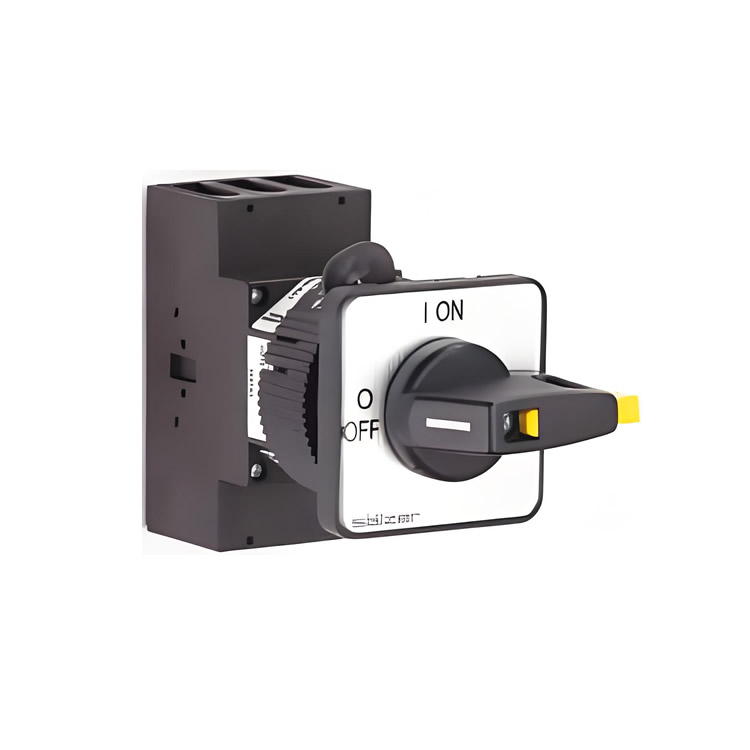

Salzer主开关H220-41300-216N1

H220-41300-216N1 规格参数详解

H220-41300-216N1 是一款隔离开关（Disconnect Switch），属于 Main Switches 系列，采用前安装单孔 mounting 方式。

 H220-41300-216N1

 额定数据（基于 IEC 60947，在 380-440 V AC 条件下）

• 操作电流: 25 A

• 额定功率:

  • AC-21A: 7.5 kW（电阻负载）

  • AC-23A: 5.5 kW（电感负载，如电机）

  • AC-3: 5.5 kW（电动机负载，直接启动）

• 应用: 适用于一般配电和电机控制场景。

安装信息

• 安装方式: 前安装（Front mounting），单孔 mounting

• 安装孔径: ∅30.5 mm

• 手柄类型: N-handle，黑色，带挂锁功能（Padlock device）

• 防护等级: IP66（防尘防水）

•  mounting 类型: 单孔 mounting，适用于面板或配电板安装。

尺寸参数（单位：mm）

尺寸参数对应于安装形式 216N1，适用于 H220 类型。

• 材料: 手柄为黑色塑料，主体材料符合工业标准，确保耐用性和安全性。

• 符合标准: IEC 60947，适用于工业环境。

• 环境适应性: 防护等级 IP66，适合在恶劣环境中使用，如防尘和防水。

• 挂锁功能: 手柄支持挂锁，用于安全锁定在OFF位置，防止误操作。
