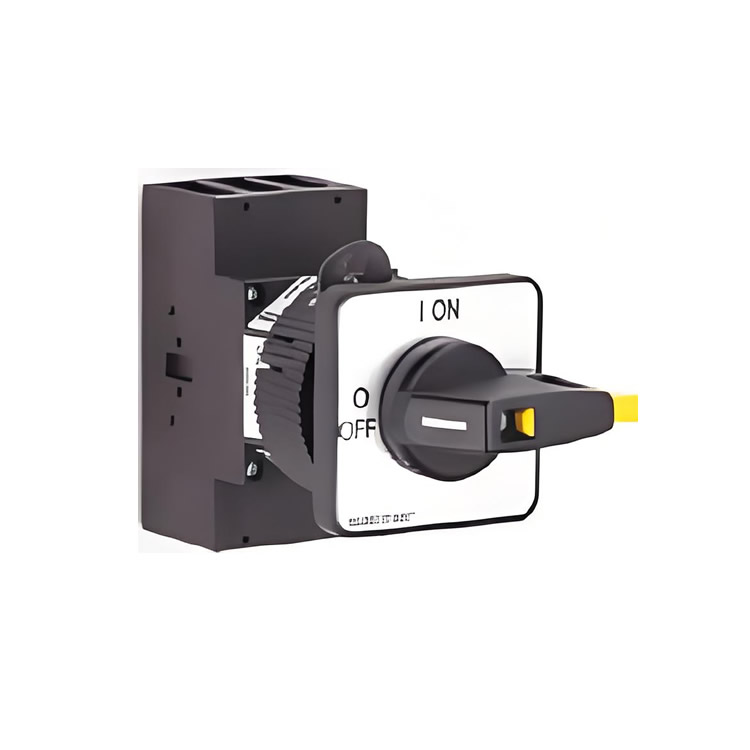

salzer主开关H216-41300-206M1

salzer主开关H216-41300-206M1

H216-41300-206M1 隔离开关规格参数总览

项目 规格参数

完整型号 H216-41300-206M1

产品系列 Main Switches (主开关)

安装方式 正面安装 (Front Mounting)，单孔安装 (Single Hole Mounting)

极数 3极 (3-Pole)

辅助触点 无 (Without Auxiliary Contacts)

手柄类型 M型手柄 (M-Handle) - 黑色，带挂锁功能

防护等级 IP66 (防尘、防强力喷水)

一、电气规格

参数 规格

额定工作电流 (Ie) 20 A (在 380-440 V AC 条件下)

使用类别 AC-21A 5.5 kW (用于电阻性负载)

使用类别 AC-23A 3.7 kW (用于鼠笼型电动机负载)

符合标准 IEC 60947

二、机械与安装规格

参数 规格

安装孔类型 单孔 (Single Hole)

安装孔直径 ∅22.5 mm

外形尺寸 (H x W) 67 mm x 36 mm (参见下方尺寸表)

端子扭矩 最大 40 Nm (用于线路连接)

手柄操作扭矩 最大 1 Nm (用于电缆插头连接)
