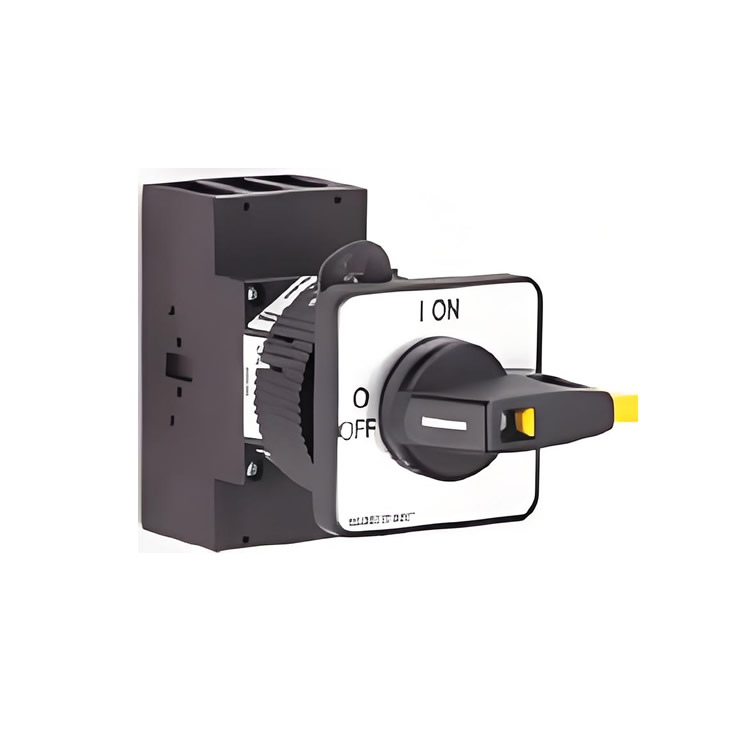

salzer主开关H216-41300-216M1

salzer主开关H216-41300-216M1

H216-41300-216M1 隔离开关规格参数总览

一、产品概述

项目 规格

完整型号 H216-41300-216M1

产品系列 H216 系列隔离开关

开关程序 41300 (3极，无辅助触点)

手柄类型 M型手柄，黑色

防护等级 IP66 (符合 DIN EN 60529/IEC 60529)

安装方式 正面安装，四孔固定

极数 3极

额定工作电压 380-440 V AC

二、电气规格

额定数据 (符合 IEC 60947 标准，在 380-440V AC 下)

参数 规格

操作功率电流 (Ie) 20 A

使用类别 AC-21A 5.5 kW (电阻性负载)

使用类别 AC-23A 3.7 kW (电机负载)

使用类别 AC-3 3.7 kW (鼠笼式电机)

三、机械与安装规格

参数 规格

安装孔距 48 x 48 mm (孔中心距)

安装孔径 未明确指定，通常为适用于 M4 或 M5 螺丝的孔径

手柄颜色与类型 黑色 M 型手柄

挂锁功能 是，手柄设计可容纳挂锁以实现安全锁闭 (Lockout/Tagout)

安装方向 任意
